VGA连接线接口定义及引线焊接方法
来源:西安开元电子实业有限公司 | 作者:西元技术部 | 发布时间: 2021-12-11 | 2673 次浏览 | 分享到:

  多媒体功能插座,含有VGA、HDMI、网口、音频输入等接口,完成线缆敷设后需要焊接VGA和HDMI等接头。今天,我们就一起来学习一下VGA连接线接口定义及引线焊接方法。

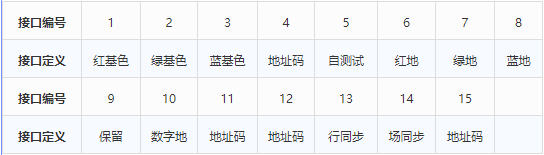

一、接口定义VGA接口15根针,其对应接口定义如下:

  一般在VGA接头上,会通过1、5、6、10、11、15等标明每个接口编号,如下图所示。

二、焊接

  注意,公母头焊接时,须注意将方向平行反过来焊接。普通VGA线焊接方法如下(D15焊接法):

  表中没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。还有一种非常适用的焊接方法:最简原则是保留基本引脚,保证能传输红绿蓝三基色信号和行场同步信号,就是6、7、8脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上;1 、 2 、 3 脚接红、绿、蓝的芯线;13 接黄线;14 接白线;外层屏蔽接到 D15 端壳。

三、VGA 常见线规

  VGA 线分“3+2,3+4,3+6,3+8”等多种规格,“3”表示三根同轴线(粗):红色、绿色、蓝色;“6”指六根绝缘导线(细):棕色、橙色、黑色、白色、黄色、灰色(或红色、绿色、黑色、白色、黄色、灰色)等。“3+2 接法”纯平显示器适用,不适用大屏液晶、电视和投影;

  “3+4 接法”多数液晶适用,但不适合定位屏幕数据类型的液晶显示设备,不适用投影;“3+6 接法”适用绝大多数显示设备,适用投影。

  A、9芯(3+6) VGA视频线焊接方法如下:1脚 红基色,即VGA线的红色线的粗芯线①2脚 绿基色,即VGA线的绿色线的粗芯线②3脚 蓝基色,即VGA线的蓝色线的粗芯线③4脚 接地5脚 接地6脚 红基色地,即VGA线的红色线的屏蔽网7脚 绿基色地,即VGA线的绿色线的屏蔽网8脚 蓝基色地,即VGA线的蓝色线的屏蔽网9脚 空针10脚 数字信号地,接黑色细芯线④11脚 接地12脚 串行数据控制线SDA,接棕色细芯线⑤13脚 行同步HSYNC,接黄色细芯线14脚 场同步VSYNC,接白色细芯线15脚 串行时钟SCL,接灰色细芯线⑥外壳 接地(将4.5.6、7、8、11连在-起接外壳的)

  B、11芯(3+8) VGA视频线焊接方法如下:1脚 红基色,即VGA线的红色线的粗芯线①2脚 绿基色,即VGA线的绿色线的粗芯线②3脚 蓝基色,即VGA线的蓝色线的粗芯线③4脚 接地5脚 地址码,接红色细线④6脚 红基色地,即VGA线的红色线的屏蔽网7脚 绿基色地,即VGA线的绿色线的屏蔽网8脚 蓝基色地,即VGA线的蓝色线的屏蔽网9脚 +5V电源或空,接绿色细线⑤10脚 数字信号地,接黑色细芯线⑥11脚 接地12脚 串行数据控制线SDA,接棕色细芯线⑦13脚 行同步HSYNC,接黄色细芯线⑧14脚 场同步VSYNC.接白色细芯线⑨15脚 串行时钟SCL,接灰色细芯线⑩外壳接地(该线是将4、6、7、8、11连在一起接外壳的)
